高溫高壓耐腐蝕桿式電容液位計/液位變送器/液位傳感器

一、性能指標：
● 檢測范圍：0.2~5m
● 精 度: 0.2級、0.5級
● 承壓范圍: -0.1MPa~10MPa
● 探極耐溫: -50~250℃
● 環境溫度: -20~60℃
● 儲存溫度：-55℃～+125℃
● 輸出信號: 4～20mA
● 供電電壓: 12～28VDC（需經安全柵供電）
● 固定方式:螺紋安裝M20×1.5、M27×2，
法蘭安裝DN25、DN40、DN50。特殊規格可按要求定制
● 接濕材質: 316不銹鋼、1Gr18Ni19Ti或聚四氟乙烯
● 長期穩定性: ≤0.2%FS/年，
● 溫度漂移：≤0.02%FS/℃（在0～70℃范圍內）
● 防爆等級：本安ExiaⅡC T6 隔爆ExdⅡC T5
● 防護等級：IP67
● 本安參數：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH

二、接線：
變送器為標準二線或三線制儀表，電源（信號）端子位于儀表殼體內的接線側，信號線應使用屏蔽線或兩根紐在一起的雙絞線，盡量不要與其它電源線一起通過線管或明線槽，也不可在大功率設備附近穿過。

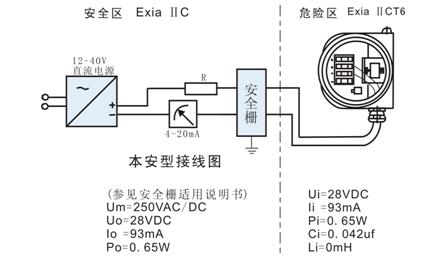

圖1、標準型液位變送器接線圖


三、安裝與調試:

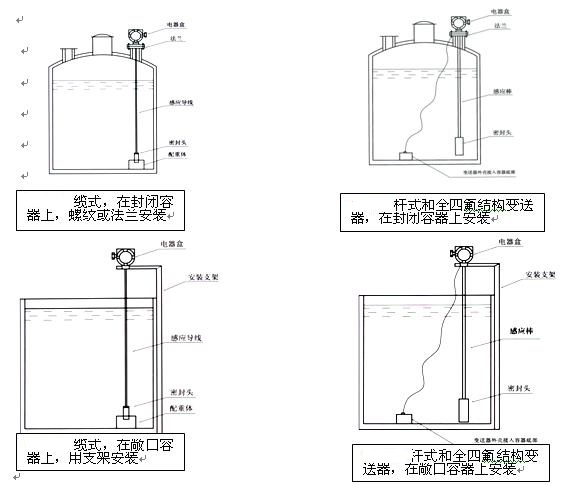

纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。(附圖)

在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線 。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
使用桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
本產品在出廠時已經校準，若需要現場調整可采取以下方法：

采用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z”電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S”電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。

四、注意事項：
1、凡供貨產品均帶有產品合格證及使用說明書,其中有產品編號、技術參數、接線圖、出廠日期等,請認真查對,以免用錯。
2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上。
3、接線應嚴格按照我公司使用說明要求接線。
4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。
5、變送器通電即可工作，但預熱30分鐘輸出穩定。
6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。
7、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。
8、安裝使用過程中要注意不能把感應導線的外皮弄破.
9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.
10、全四氟結構和桿式液位的接地線一定要和被測介質導通，否則測量不準確。
11、安裝現場要采取有效的防雷措施。
12、本系列任何一款液位變送器外殼須可靠接地，接地電阻應小于4Ω。
13、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。
14、當變送器用于“0“區時，向安全柵供電的電源變壓器須滿足GB3836.4-2000第8.1條的要求。

五、保修條款：
用戶在嚴格按照說明書的指導下，正確地接線、安裝、維護的情況下，本產品免費保修12個月。下列情形不在保修范圍：
1、 自行拆卸線路板及各零部件；
2、 雷擊或者有強電竄入本系統，燒壞電路;
3、 電源電壓超過28伏，電路板燒壞；
4、 電器盒進水或其他異物；
5、 未正確選型，超過該產品的使用范圍；
6、 傳感導線或者整機的某一部位碰傷或破損。
