渦輪流量計的工作原理
渦輪流量計的工作原理是什么呢？下面我們來詳細介紹一下。

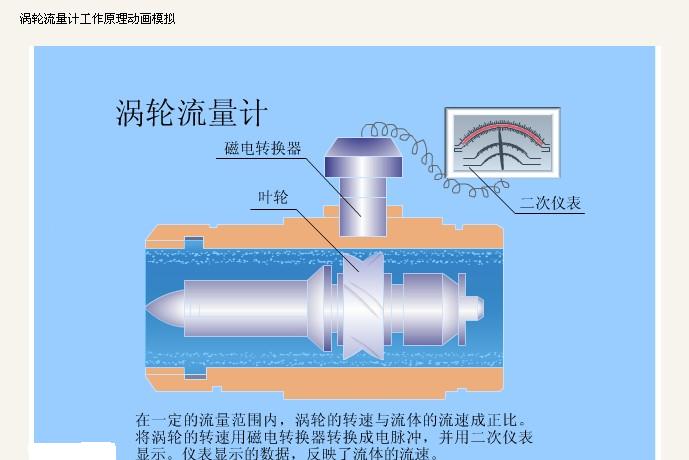

渦輪流量計是由渦輪、軸承、前置放大器、顯示儀表組成。被測流體沖擊渦輪葉片，使渦
輪旋轉，渦輪的轉速隨流量的變化而變化，即流量大，渦輪的轉速也大，再經磁電轉換裝置
把渦輪的轉速轉換為相應頻率的電脈沖，
經前置放大器放大后，
送入顯示儀表進行計數和顯
示，根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。
渦輪流量計傳感器的工作原理是當流體沿著管道的軸線方向流動，并沖擊渦輪葉片時，
便有與流量
qv
、流速
V
和流體密度
ρ
乘積成比例的力作用在葉片上，推動渦輪旋轉。在
渦輪旋轉的同時，
葉片周期性地切割電磁鐵產生的磁力線，
改變線圈的磁通量。
根據電磁感
應原理，在線圈內將感應出脈動的電勢信號，此脈動信號的頻率與被測流體的流量成正比。
其中，
qv
為流體的體積總量，
N
為流量傳感器產生的脈動總數；
ξ
為流量系數。
渦輪流量計
w w w.2
、
3 7
、
3 2
、
9 3 6.c n
傳感器的重要特性參數，不同的儀表
有不同的
ξ
，并隨儀表長期使用的磨損情況而變化；其含義是單位體積流量通過流量傳感
器時，流量傳感器的輸出的脈沖數。
渦輪流量計傳感器輸出的脈沖信號，
經前置于放大器放大后，
送入顯示儀表，
就可以實
現流量的測量。
渦輪流量計的工作原理
渦輪流量計的工作原理是什么呢？下面我們來詳細介紹一下。
渦輪流量計是由渦輪、軸承、前置放大器、顯示儀表組成。被測流體沖擊渦輪葉片，使渦
輪旋轉，渦輪的轉速隨流量的變化而變化，即流量大，渦輪的轉速也大，再經磁電轉換裝置
把渦輪的轉速轉換為相應頻率的電脈沖，
經前置放大器放大后，
送入顯示儀表進行計數和顯
示，根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。
渦輪流量計傳感器的工作原理是當流體沿著管道的軸線方向流動，并沖擊渦輪葉片時，
便有與流量
qv
、流速
V
和流體密度
ρ
乘積成比例的力作用在葉片上，推動渦輪旋轉。在
渦輪旋轉的同時，
葉片周期性地切割電磁鐵產生的磁力線，
改變線圈的磁通量。
根據電磁感
應原理，在線圈內將感應出脈動的電勢信號，此脈動信號的頻率與被測流體的流量成正比。
其中，
qv
為流體的體積總量，
N
為流量傳感器產生的脈動總數；
ξ
為流量系數。
渦輪流量計
w w w.2
、
3 7
、
3 2
、
9 3 6.c n
傳感器的重要特性參數，不同的儀表
有不同的
ξ
，并隨儀表長期使用的磨損情況而變化；其含義是單位體積流量通過流量傳感
器時，流量傳感器的輸出的脈沖數。
渦輪流量計傳感器輸出的脈沖信號，
經前置于放大器放大后，
送入顯示儀表，
就可以實
現流量的測量。
LWGY渦輪流量計 （以下簡稱傳感器）與相應的流量顯示儀表（如XSF-40A、XSF-39系列流量積算儀）配套，可用于測量液體的瞬時流量或總流量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。根據需要，傳感器可分為普通型和高精度耐磨型兩種；放大器分為普通型和隔爆型兩種。
