- 產品名稱：抗震壓力表
- 產品型號：Y-A-Z系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 普通壓力表 > Y-A-Z系列抗振壓力表 >
-
Y-A-Z系列抗震壓力表概述:
Y-60A（含Y-21/2”A）、Y-100A（含Y-4”A）、Y-150A（含Y-6”A）系列抗振壓力表及Y-60A-Z（含Y-21/2”A-Z）、Y-100A-Z（含Y-4”A-Z）、Y-150A-Z（含Y-6”A-Z）系列抗振壓力表在吸取國外******計算器特點的基礎上而研制的新穎壓力表。鑒于本類儀表具有******上90 年代中期的水平，它不僅外觀精致，而且質優價廉，因此深受用戶青睞，是目前國內外xj****技術裝備中抉擇的理想配套儀表。
Y-A-Z系列抗震壓力表概述:
Y-60A（含Y-21/2”A）、Y-100A（含Y-4”A）、Y-150A（含Y-6”A）系列抗振壓力表及Y-60A-Z（含Y-21/2”A-Z）、Y-100A-Z（含Y-4”A-Z）、Y-150A-Z（含Y-6”A-Z）系列抗振壓力表在吸取國外******計算器特點的基礎上而研制的新穎壓力表。鑒于本類儀表具有******上90 年代中期的水平，它不僅外觀精致，而且質優價廉，因此深受用戶青睞，是目前國內外xj****技術裝備中抉擇的理想配套儀表。
號：99225530.9.
本儀表廣泛適用于石油、冶金、電力、輕工、醫藥、食品及通訊等領域中（技術裝備）的測壓系統測量無腐蝕性的液體介質的壓力。
外觀精致，防護力強
儀表外殼（表蓋與表殼）系采用特種奧氏體不銹耐酸鋼制成，兩者以滾邊式或卡口式（限Y-100A 、Y-150A系列）結構予以密封連接；接頭與表殼之間以特有的結構形式并配以優質密封圈進行可靠密封。
性能穩定，持久耐用
測壓元件以xj****的技術裝備制成，并經過特殊的工藝處理，使之具有高的強度和彈性，以及******的抗疲勞性能。
適應性強，安全性高
外殼上的觀察窗選用高強度的工程塑料制成，能適應較惡劣的使用環境（如溫差大、濕度高、工作振動較劇烈等），甚至因一時使用不當（介質溫度偏高或產生瞬時的過壓現象），也不致于導致潛在的危險。
型式多樣、規格齊全
本儀表可供的品種和壓力規格較齊全（參見技術參數欄）；壓力計量單位除了以“M p a”為主外，也可制成“p s i、kgf/cm2”或“bar”等其它單位或主、付兩種單位（一般以外銷為主）；接頭螺紋尺寸有公、英、美制等若干種，任由用戶抉擇。
結構可靠，質優價廉
本儀表在結構設計上******一格，表里并茂。在品質上由ISO9001 體系予以控制和保證，但價格僅相當于普通的抗振壓力表。
Y-A-Z系列抗震壓力表型號表示
| Y | 規格 | 內容 | |||||||||||||
| - | |||||||||||||||
| 儀表公稱直徑及形式 | 60、61、63分別表示公制規格的外殼直徑為62mm徑向直接式、軸向凸式裝式和64mm軸向嵌裝式（有表環式及固定架兩種）；21/2”表示英制規格的外殼直徑為62或64mm。 100、101、102、103分別表示外殼直徑為100mm徑向直接式、輪向凸裝式、徑向帶后表環式和軸向嵌裝式（有表環式及固定架式兩種）；4”表示英制規格的外殼直徑。 | ||||||||||||||
| A | |||||||||||||||
| - | |||||||||||||||
| 功能 | 抗振：Z | ||||||||||||||
| / | |||||||||||||||
連接螺 紋 | |||||||||||||||
| / | |||||||||||||||
| 灌充液 | 甘油：省略 硅油：G | ||||||||||||||
| / | |||||||||||||||
| 固定型式 | 直接或凸裝式：省略 表環式：H 固定架式：J | ||||||||||||||
| / | |||||||||||||||
| 標準范圍 | |||||||||||||||
| Y | - | □ | A | - | □ | / | □ | / | □ | / | □ | / | □ | ||
Y-A-Z系列抗震壓力表主要技術指標
1、儀表標度范圍、準確度及接頭螺紋尺寸
| 型 號 | 標度范圍 MPa（Hg～PSi） | 準確度 ±％F.S | 接頭螺紋尺寸 |
*Y-60A Y-61A Y-63A | 0～0.1至40系列 -0.1～0至2.4系列 | 2.5 | M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT) |
*Y-60A-Z Y-61A-Z Y-63A-Z | 0～0.4至40系列 -0.1～0.3至2.4系列 | 2.5(3.5) | |
*Y-21/2”A1 Y-21/2”A2 | 0～15至6000系列 -30”～ 0至300系列 | 2(3) | G1/4” ZG1/4”(PT) Z1/4”(NPT) |
*Y-21/2”A1-Z Y-21/2”A2-Z | 0～60至6000系列 -30”～60至300系列 | ||
Y-100A Y-101A Y-102A Y-103A | 0～0.1至60系列 -0.1～0至2.4系列 | 1.6 | M20×1.5 G3/8”、1/2” ZG3/8”、1/2”(PT) Z3/8”、1/2”(NPT) |
Y-100A-Z Y-101A-Z Y-102A-Z Y-103A-Z | 0～0.4至60系列 -0.1～0.3至2.4系列 | 1.6（2.5） | |
| Y-4”A1 (A2) | 0～15至6000系列 -30”～0至300系列 | 1(2) | G3/8”、1/2” ZG3/8”、1/2”(PT) Z3/8”、1/2”(NPT) |
| Y-4”A1 (A2)-Z | 0～60至6000系列 -30”～60至300系列 | ||
| 注：未帶“*”號的型號均已獲得實用新型zl****。 | |||
注：①括號內的準確度分別表示在正常工作量程以外的區域，即公制規格為＜10％及＞90％F.S；英制規格為＜25％及＞75％F.S。
②標度范圍為0～40MPa（Y-60A系列）及60MPa （Y-100A系列）或0～6000psi（Y-21 /2”）暫不生產。
③本公司且生產標度范圍為±10psi（度盤為黑底白字，準確度為±4％F.S）的特殊規格Y-63A壓力表供輸變電設備上配電系統終端配套用。
2、使用環境溫度：普通型為-40～+70℃
抗振型為5～55℃（外殼內充甘油及-25 ～ +55℃（外殼內充硅油）
3、抗工作環境振動：普通型為V.H.3 抗振型為V.H.4
4、外殼防護等級：IP65
5、儀表技術性能：普通型按GB1226-86
抗振型按JB/T6804-93（其中外銷產品參照ANSI B40.1或ANSI B40.1M）
耐震壓力表外形尺寸圖:
Y-60A系列

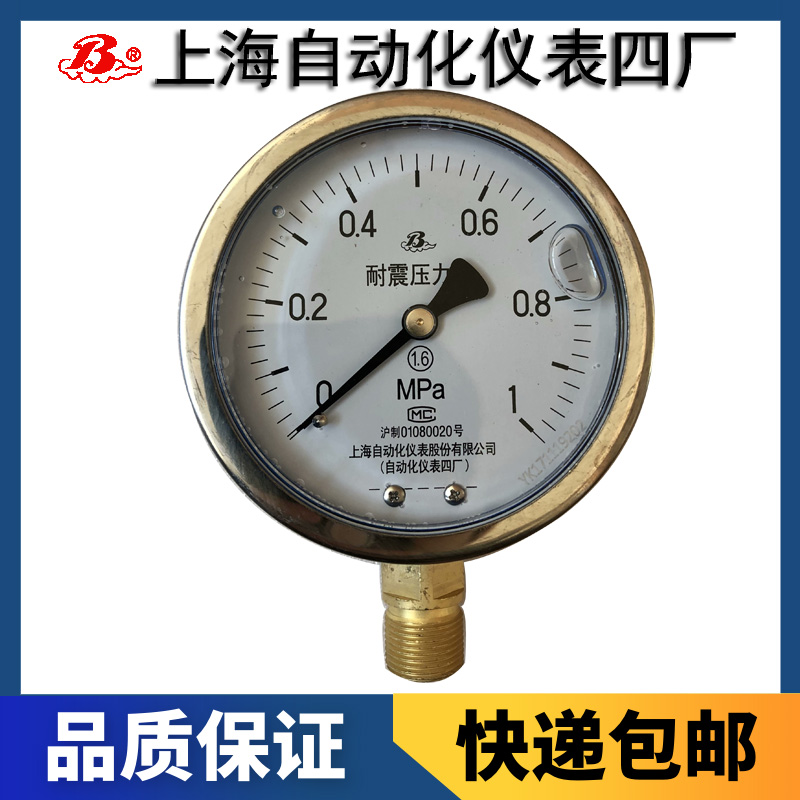

徑向直接式

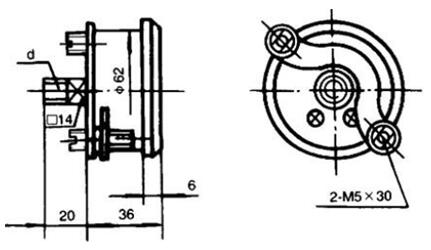

軸向凸裝式

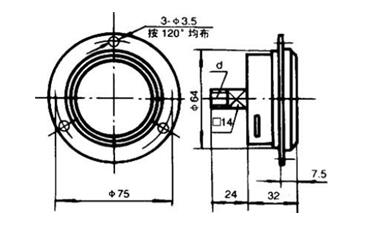

軸向帶表環式
軸向帶固定架式
Y-100A系列
徑向直接式
軸向凸裝式
向帶表環式
軸徑向壁裝式

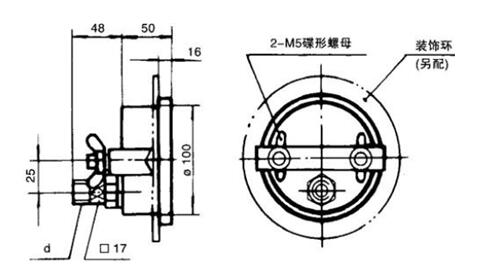

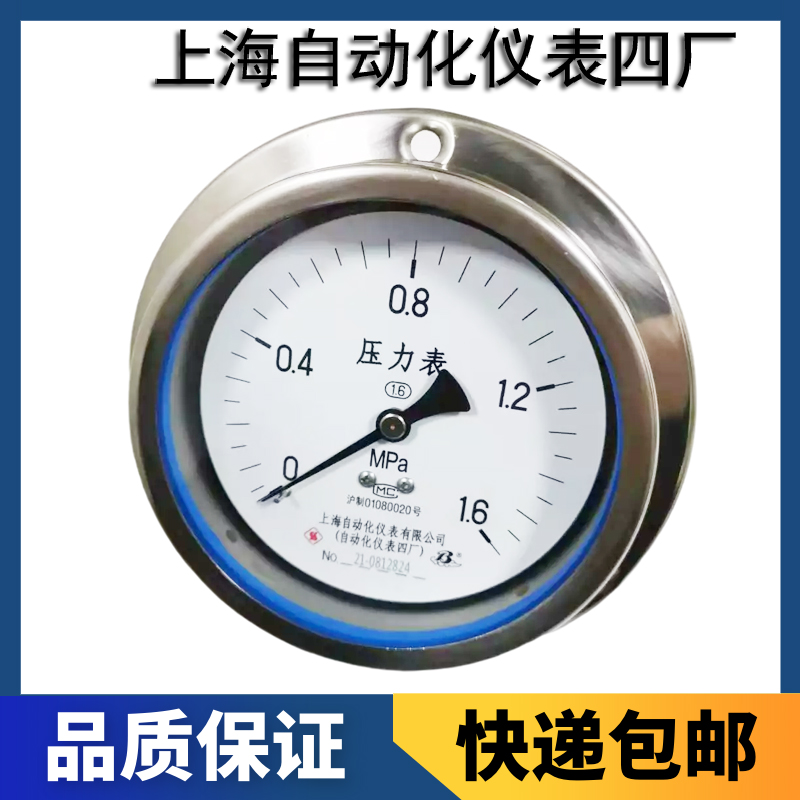

軸向帶固定架式
注：1）尺寸d參加技術參數欄。
2）括號內的尺寸為滾邊式結構，一般僅供外銷。

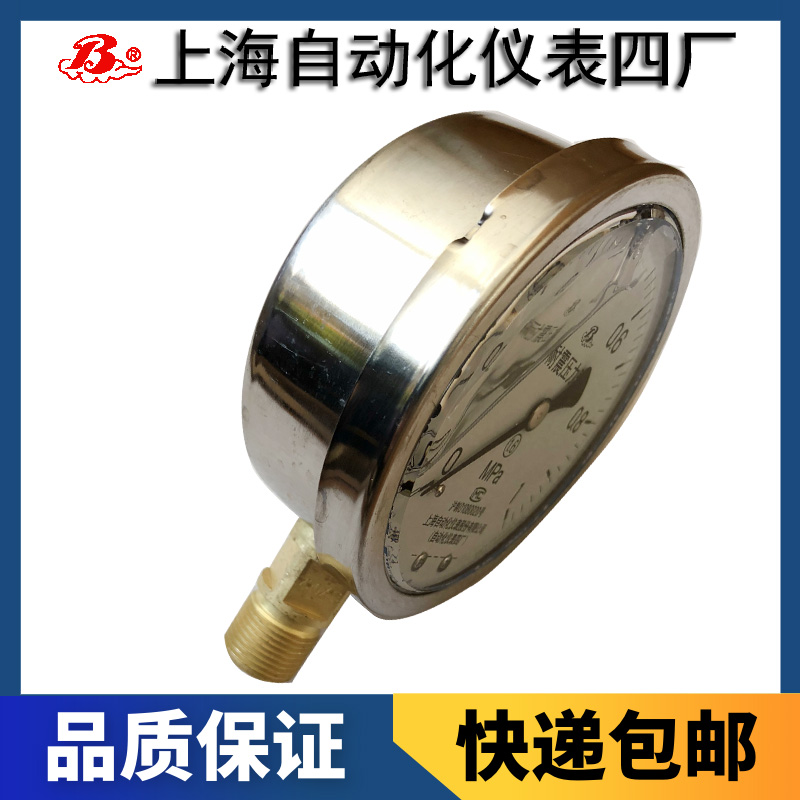

耐震壓力表表結構與原理
儀表由導壓系統(包括接頭、彈簧管等)、齒輪傳動機構、示數裝置（包括指針與度盤）和外殼（包括表殼、表蓋、密封墊圈、表玻璃）等所組成。外殼為氣密型結構，能有效地保護內部機構免受環境影響和污穢侵入。對于抗振型儀表，尚能抗工作環境較劇的振動和被測壓力的脈動影響。
鑒于儀表的整體結構設計合理、工藝精細，故具有較好的穩定性和較高的耐用性。
儀表的工作原理與一般壓力表和抗振壓力表相同。
耐震壓力表表主要零件材質
| 零件名稱 | 材料牌號 |
| 接頭 | 銅合金HPb59-1 |
| 彈簧管 | 磷銅QSn4-0.3 |
| 外殼 | 0Cr18Ni9（304） |

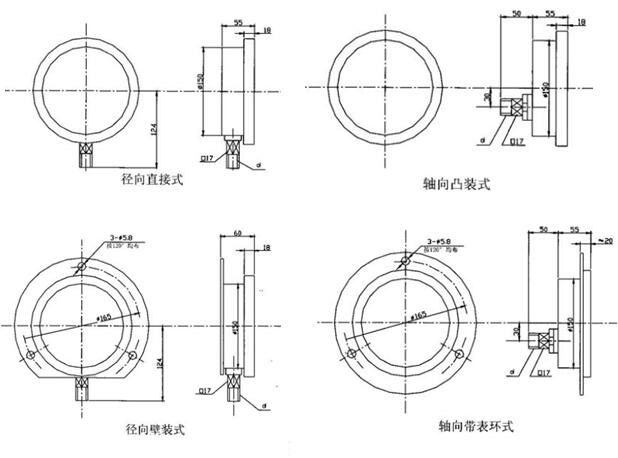

Y-150A系列
