YJY系列壓力校驗表產品簡介

YJY系列壓力表校驗器是用于校驗一般壓力表及其它測壓儀表的設備，其壓力分別可達6MPa和60MPa（但須***裝有精密壓力表后才可使用）。注腳帶A型表示校驗器上裝有手掀泵。

YJY系列壓力校驗表結構原理

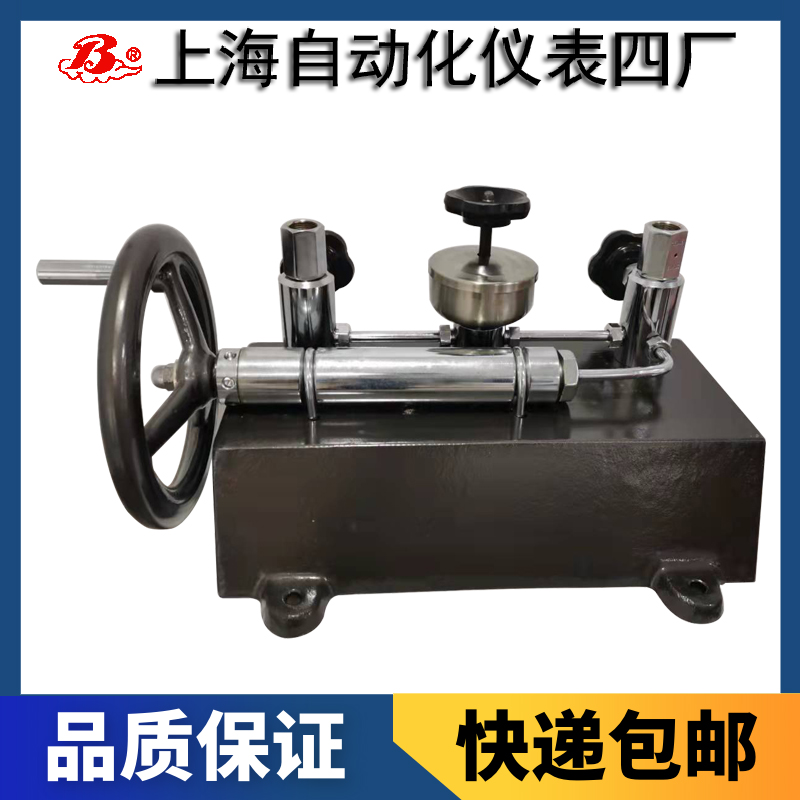

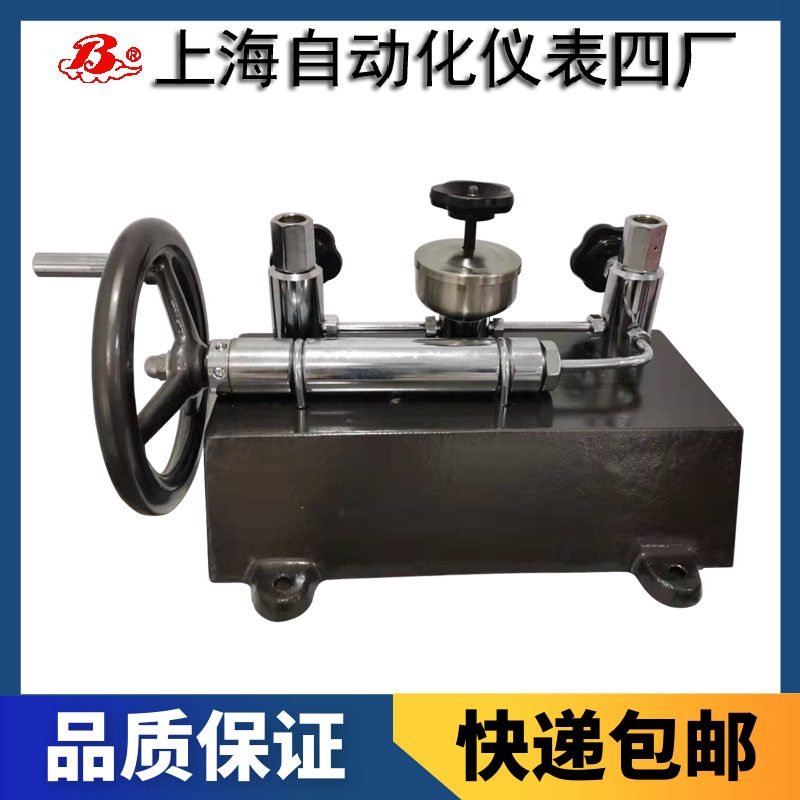

校驗器由手搖泵（1），油杯（5），兩個針形閥（3）（4），手撳泵（2），切斷閥和兩個單向閥和兩個單向閥等組成，彼此用導管連通，固定在底座（6）上，針形閥上裝有聯接螺母，用于聯接精密壓力表和被檢壓力表。

打開油杯閥門，油杯里灌滿規定的介質，左旋手搖泵手輪使其充滿油液，關閉油杯閥門，打開其它閥門，上下壓手撳泵，使壓力表內充滿油液，然后右旋手搖泵手輪，使其達到校驗壓力進行調校。

主要技術指標

zui大校驗壓力：0～6MPa（YJY-60A，60）；0～60MPa（YJY-600A，600）

傳壓介質：變壓器油（YJY-60A，60）；20#油（YJY-600A，600）

手掀泵加壓壓力：＜IMPa

聯接螺母：M20×1.5

重 量：17.5kg
