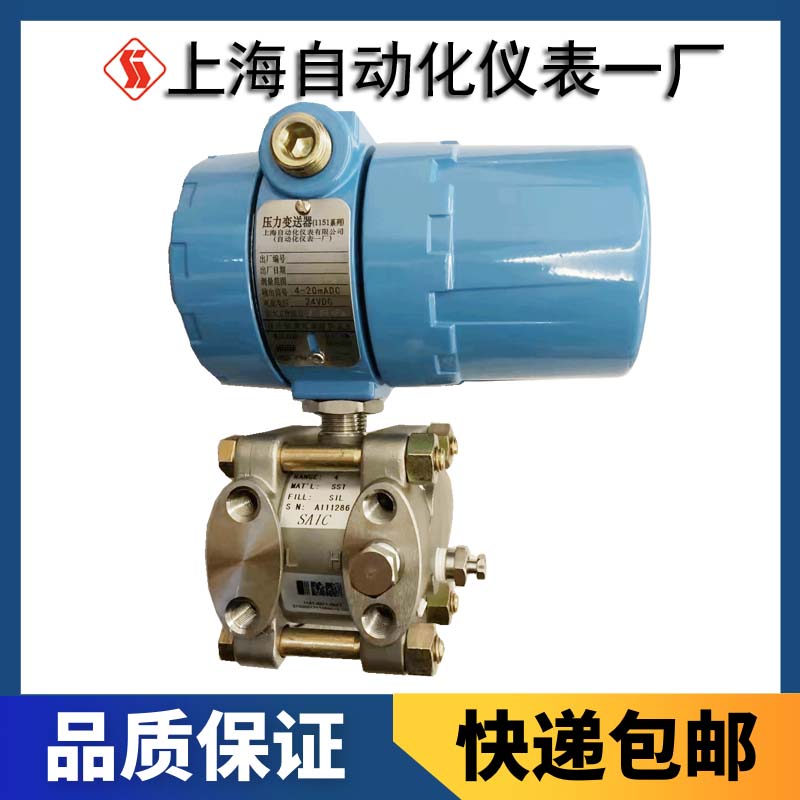

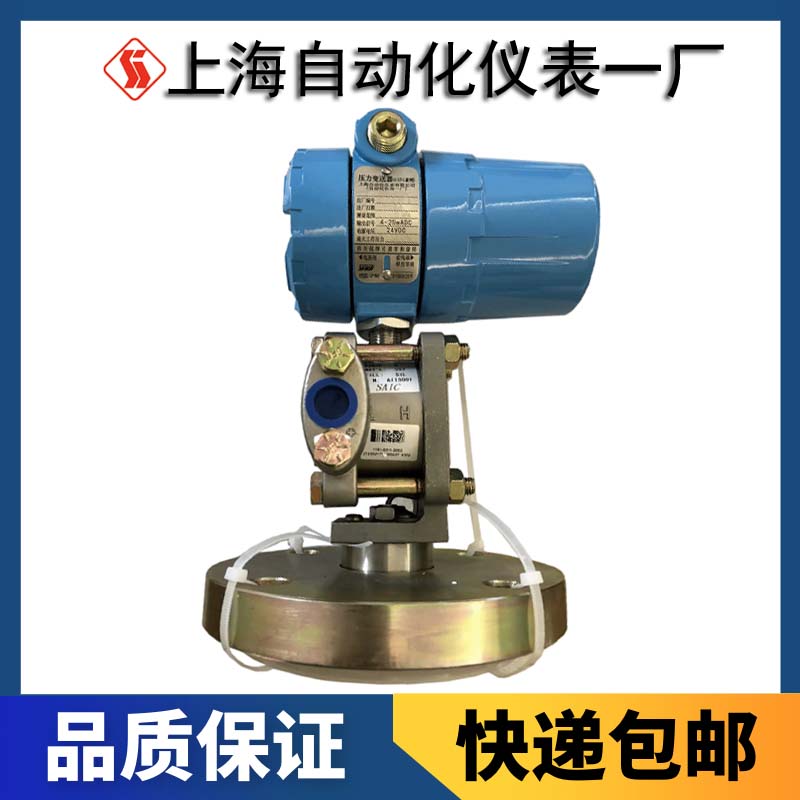

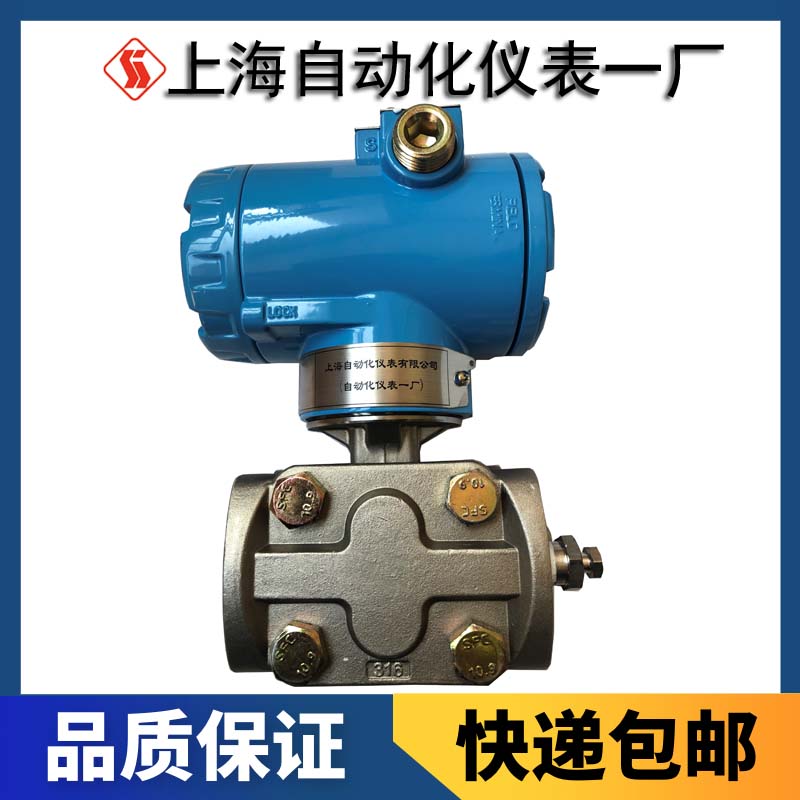

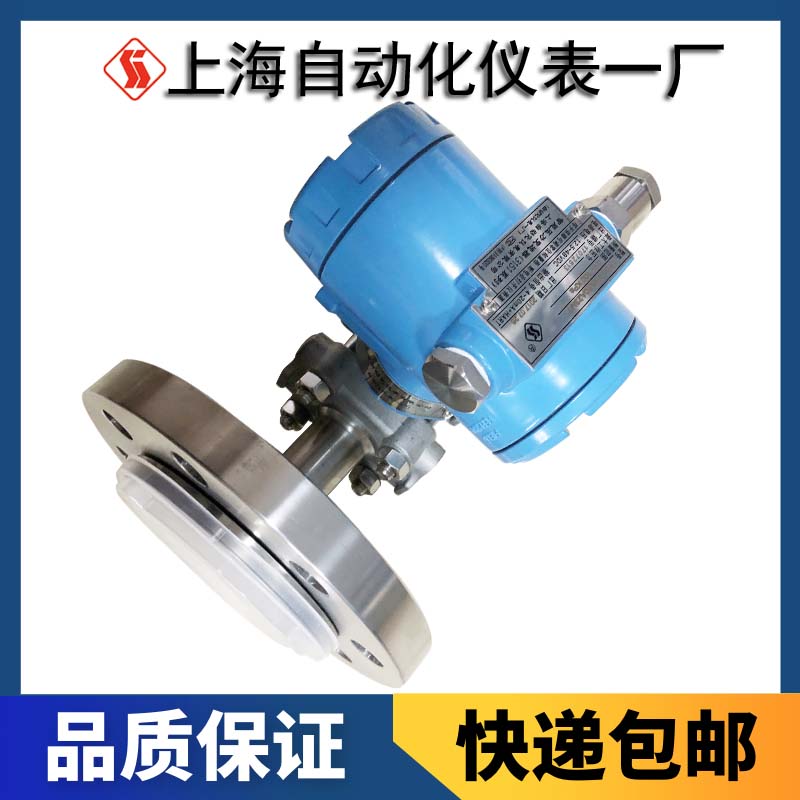

SH2188系列壓力變送器產品概述

SH2188壓力變送器由壓阻式傳感器和信號轉換模塊組成，傳感器的核心部件為單晶硅片，當單晶硅片受壓時，本身的電阻率要發生變化，通過半導體平面工藝在硅片上擴散形成四個電阻，連接成電橋，在恒定的電流作用下，可輸出與壓力信號成正比的電壓信號，信號轉換模塊將傳感器的電壓信號經過處理，轉換成4～20mA標準信號。

SH2188壓力變送器可以用來測量流體（液體、氣體和蒸汽）的壓力，液位等參數，并將被測量信號轉換成4～20mA標準信號輸出，該輸出可作為指示、記錄和調節器的輸入信號，SH2188壓力變送器具有體積小，重量輕，精度高，價格低等優點，可帶有現場指示電表，零點遷移，量程擴展等功能，可本安和隔爆，具備有工業用壓力變送器所有功能。

SH2188系列壓力變送器產品參數

主要技術指標

使用對象：

液體，氣體和蒸汽

范 圍：2：0-0.02MPa ～ 0.1MPa

3：0-0.1MPa ～ 0.5MPa

4：0-0.2MPa ～ 1MPa

5：0-1MPa ～ 5MPa

6：0-2MPa ～ 10MPa

7：0-10MPa ～ 50MPa

輸 出：4 ～ 20mA DC

工作電源：12 ～ 36V DC

輸出指示精度：±2％

遷 移：變送器可作為校驗量程的50％的零位正遷移，但校驗量程的上限值不得超過上限量程限。不可進行負遷移

過 壓：量程限的2倍（除量程7:0-50MPa為1.5倍）

工作溫度范圍：-25℃ ～ +80℃

儲存溫度范圍：-40℃ ～ -120℃

濕度范圍：0 ～ 100％相對濕度

啟動時間：2秒，不需要預熱

精 度：

量程的±0.20％

包括線性，變差，重復性

溫度影響：零位溫度誤差為zui大量程的0.75％/55℃

綜合溫度誤差為zui大量程的1.1％/55℃

振動影響：

在任何方向上，振動頻率到200Hz時，所引起的振動誤差為zui大測量范圍的0.25％/g

時間響應：小于0.2秒

隔離膜片：316SST

傳感器殼體：1Cr18Ni9Ti

灌 充 液：硅油

流程連接口：按選型資料可選

電氣連接：電子盒的連接過線孔為1/2-14NPT錐管螺孔，

電氣連接端子排位于電子盒的連線端側。

重量：約1㎏
